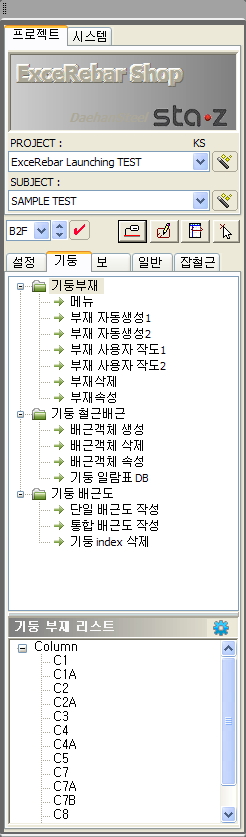

기둥 작도기능이 포함되어 있는 탭입니다.

 사용자는 ‘부재 자동생성’ 기능을 통하여 Con’c를 입히고  배근객체 생성을 통해 실제 배근을 할 수 있습니다.

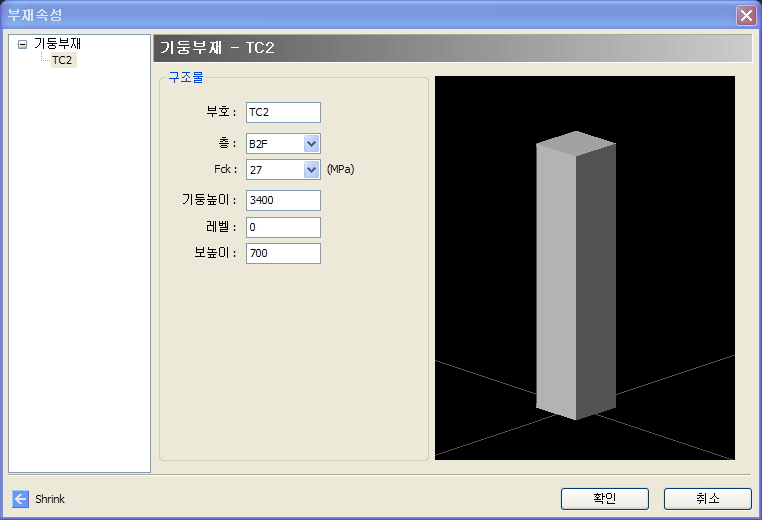

 각각의 부재의 속성을 지정해 줌으로써 기둥과 보 높이를 3D 렌더링 되어진 형상으로  볼 수 있습니다.

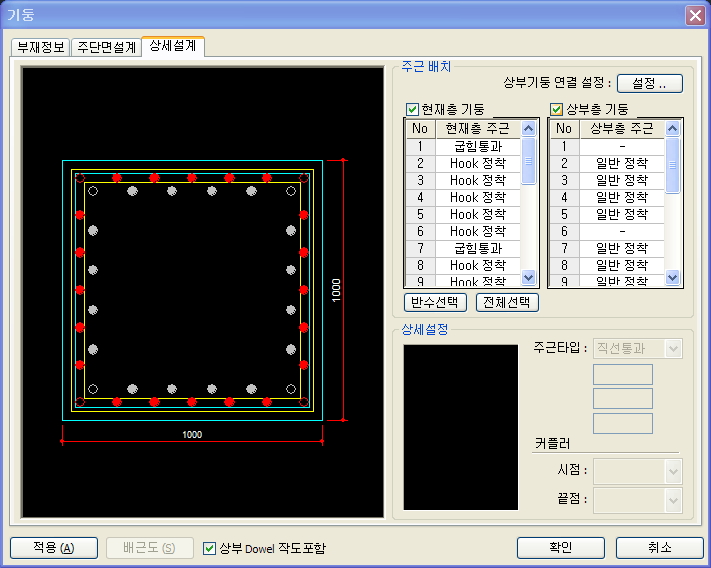

 ‘배근객체 속성’에서 상층 기둥의 변화(크기, 주근갯수)에 따른 주근의 정착 및 벤트 기능을 활성화 시킬

 수 있으며, 이는 SHOP DWG 작도 시간을 단축시켜 줍니다.

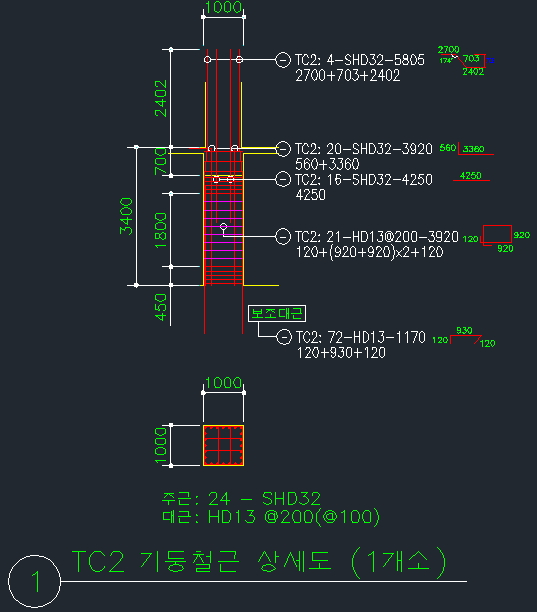

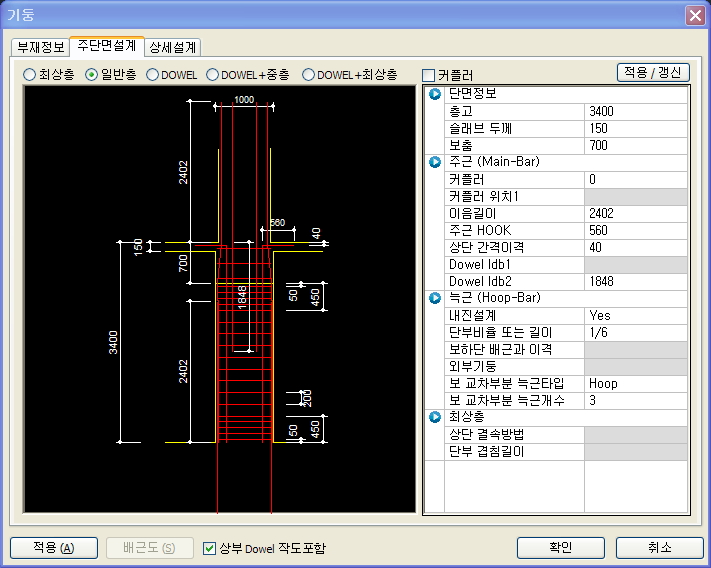

 기둥 작도는 ‘일반층, 최상층, DOWEL, 중층+DOWEL, 최상층+DOWEL’로 나누어져 있고, 실제로 배근

 되는 철근의 양을 감안하여 사용자 작업 편의성을 높혔습니다.

 EX) 기둥 DOWEL 작도 시 후프에 보조대근 삭제 등.
